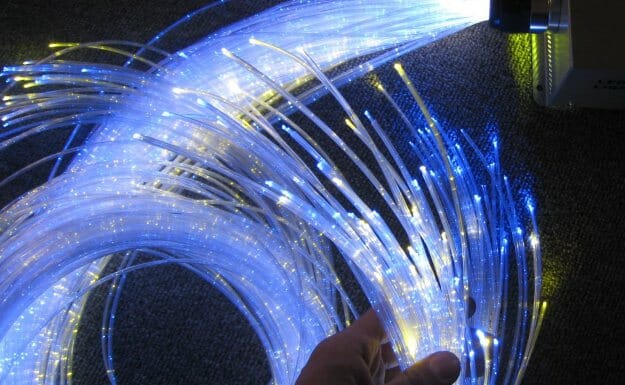

La fibra óptica es una delgada hebra de vidrio o silicio fundido que conduce la luz.

La fibra óptica es una delgada hebra de vidrio o silicio fundido que conduce la luz.
Se requieren dos filamentos para una comunicación bi-direccional: TX y RX.
El grosor del filamento es comparable al grosor de un cabello humano, es decir, aproximadamente de 0,1 mm.
En cada filamento de fibra óptica podemos apreciar 3 componentes:

  • La fuente de luz: LED o láser.
  • el medio transmisor : fibra óptica.
  • el detector de luz: foto diodo.

Un cable de fibra óptica está compuesto por: Núcleo, manto,recubrimiento, tensores y chaqueta.

Las fibras ópticas se pueden utilizar con LAN, así como para transmisión de largo alcance, aunque derivar en ella es más complicado que conectarse a una Ethernet.
La interfaz en cada computadora pasa la corriente de pulsos de luz hacia el siguiente enlace y también sirve como unión T para que la computadora pueda enviar y recibir mensajes.

Convencionalmente, un pulso de luz indica un bit 1 y la ausencia de luz indica un bit 0.
El detector genera un pulso eléctrico cuando la luz incide en él.
Éste sistema de transmisión tendría fugas de luz y sería inútil en la práctica excepto por un principio interesante de la física.
Cuando un rayo de luz pasa de un medio a otro, el rayo se refracta (se dobla) entre las fronteras de los medios.

El grado de refracción depende de las propiedades de los dos medios (en particular, de sus índices de refracción). Para ángulos de incidencia por encima de cierto valor crítico, la luz se refracta de regreso; ninguna función escapa hacia el otro medio, de esta forma el rayo queda atrapado dentro de la fibra y se puede propagar por muchos kilómetros virtualmente sin pérdidas.
En la siguiente animación puede verse la secuencia de transmisión.



Tipos de fibra òptica



Fibra Monomodo:
Potencialmente, esta es la fibra que ofrece la mayor capacidad de transporte de información. Tiene una banda de paso del orden de los 100 GHz/km. Los mayores flujos se consiguen con esta fibra, pero también es la más compleja de implantar. El dibujo muestra que sólo pueden ser transmitidos los rayos que tienen una trayectoria que sigue el eje de la fibra, por lo que se ha ganado el nombre de «monomodo» (modo de propagación, o camino del haz luminoso, único). Son fibras que tienen el diámetro del núcleo en el mismo orden de magnitud que la longitud de onda de las señales ópticas que transmiten, es decir, de unos 5 a 8 m m. Si el núcleo está constituido de un material cuyo índice de refracción es muy diferente al de la cubierta, entonces se habla de fibras monomodo de índice escalonado. Los elevados flujos que se pueden alcanzar constituyen la principal ventaja de las fibras monomodo, ya que sus pequeñas dimensiones implican un manejo delicado y entrañan dificultades de conexión que aún se dominan mal.

Fibra Multimodo de Índice Gradiante Gradual:
Las fibras multimodo de índice de gradiente gradual tienen una banda de paso que llega hasta los 500MHz por kilómetro. Su principio se basa en que el índice de refracción en el del núcleo no es único y decrece cuando se desplaza del núcleo hacia la cubierta. Los rayos luminosos se encuentran enfocados hacia el eje de la fibra, como se puede ver en el dibujo. Estas fibras permiten reducir la dispersión entre los diferentes modos de propagación a través del núcleo de la fibra.
La fibra multimodo de índice de gradiente gradual de tamaño 62,5/125 m (diámetro del núcleo/diámetro de la cubierta) está normalizado, pero se pueden encontrar otros tipos de fibras:- Multimodo de índice escalonado 100/140 mm.
– Multimodo de índice de gradiente gradual 50/125 m m.

Fibra Multimodo de índice escalonado:
Las fibras multimodo de índice escalonado están fabricadas a base de vidrio, con una atenuación de 30 dB/km, o plástico, con una atenuación de 100 dB/km.
Tienen una banda de paso que llega hasta los 40 MHz por kilómetro. En estas fibras, el núcleo está constituido por un material uniforme cuyo índice de refracción es claramente superior al de la cubierta que lo rodea.
El paso desde el núcleo hasta la cubierta conlleva por tanto una variación brutal del índice, de ahí su nombre de índice escalonado.
